Fuselage
Retour

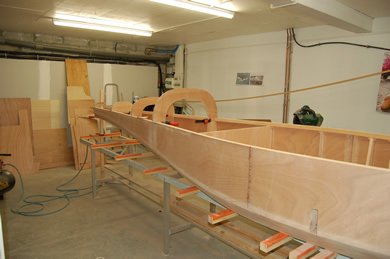

Mise en place des cardres supérieurs C7, C8 et C9

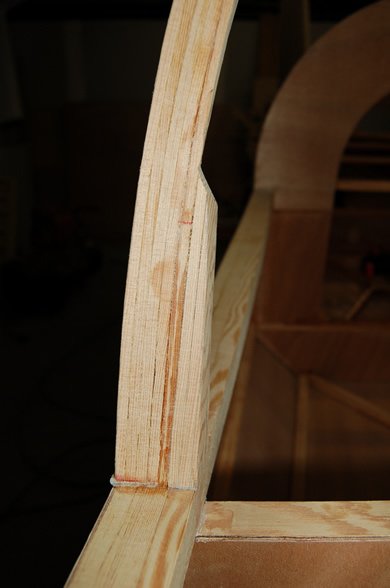

Cadres collés, renforts avec baguettes et goussets

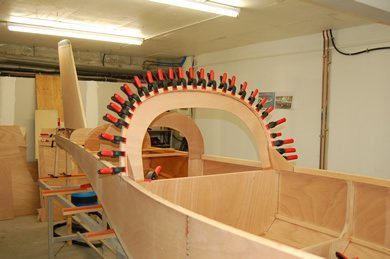

Mise en place du cadre de verrière C6



Mise en place de la dérive

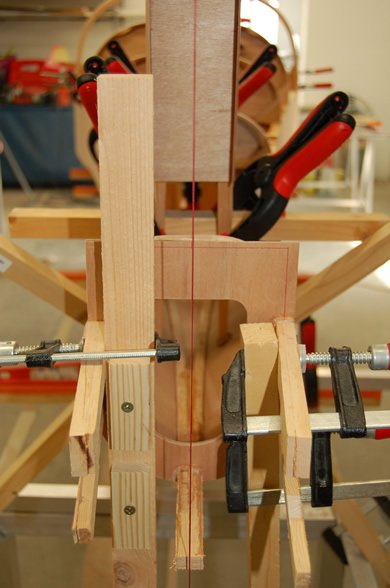

Alignement de la dérive au fil à plomb

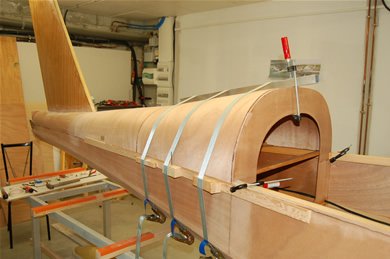

Mise en forme du coffrage arrière mouillé.



Mise en forme du coffrage C10 mouillé

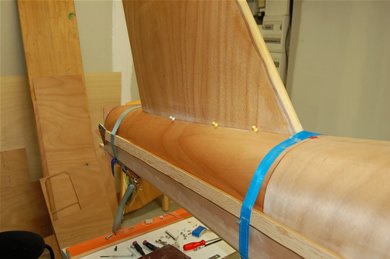

Coffrage de C10 collé

Détails du coffrage de C10

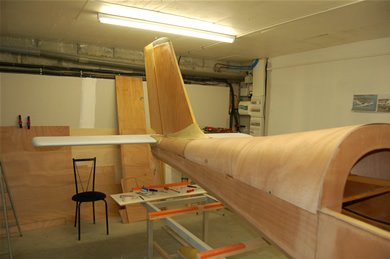

Et on continue !

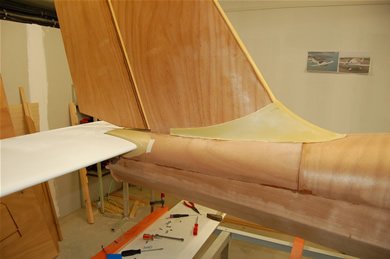

Je présente les karmans moulés d'origine.... leur ajustage ne me plait pas (ils on certainement été réalisé avec l'ancien profil), je vais donc refaire un moule

Le nouveau carman en carbone

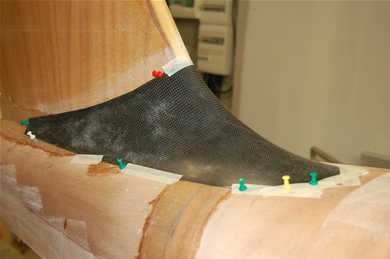

Collage du carman

Collage des carmans de stab

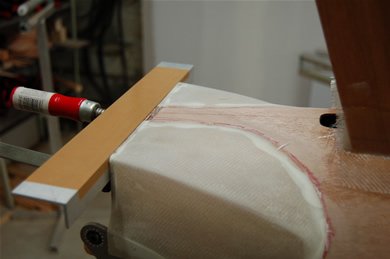

Pose d'un "moule" pour strat d'une lèvre de raccord avec le stab.

Renfort des raccords de coffrage (2 couches verre 160gr)

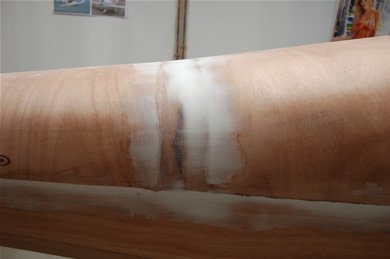

Raccords mastiqués

Carman mastiqué



Carmans stab finis avec la lèvre.

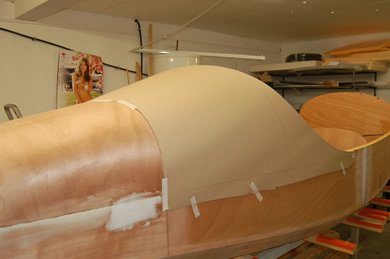

Gabarit du coffrage C6

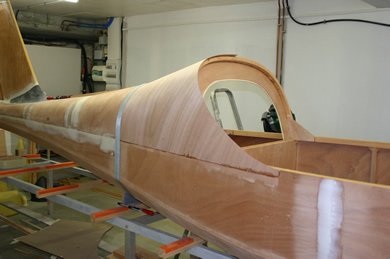

Coffrage de C6

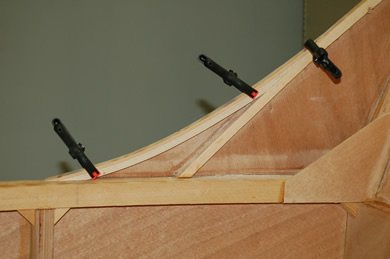

Mise en place du lamellé collé de verrière, 1 baguette à la fois.

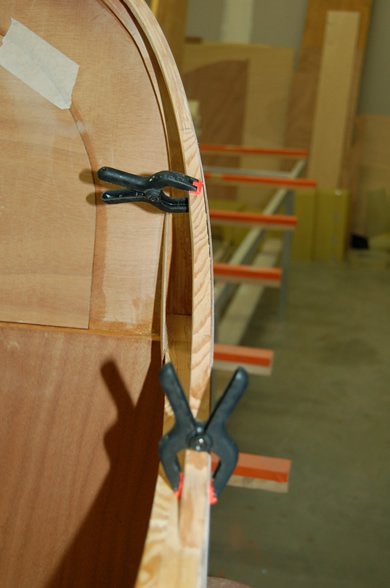

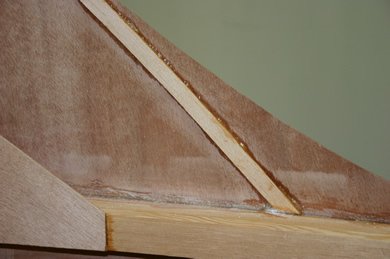

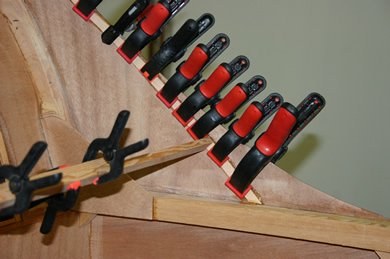

Détail de collage de la première baguette





La première à été mouillée pour eviter de trop déformer le CP



Lamellé fini

Reste à poncer !

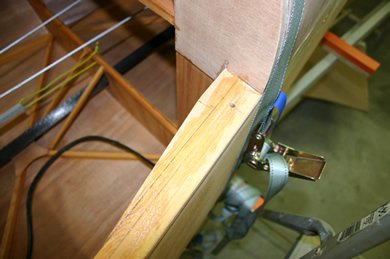

Détail du renfort et perçage du support de ceinture arrière.

Pose du lamellé collé de bord de verrière et de son cp

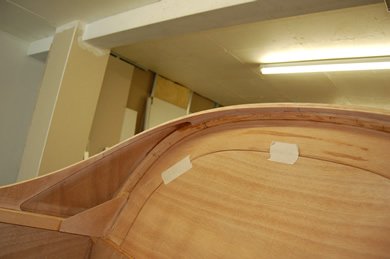

Pose d'un cp de finition sur le haut de C6

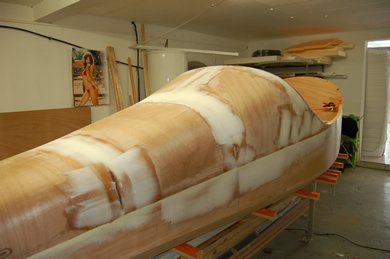

Masticage grossier au microballon.

masticage du bord de verrière



Masticage pour prépartion à la strat de finition

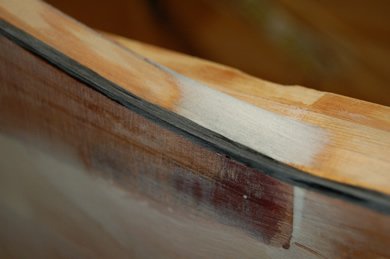

Renfort en mêches carbone des angles vifs.

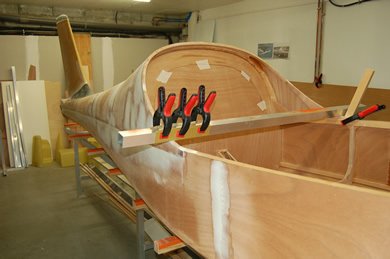

Ponçage de la portée du bacquet de verrière.

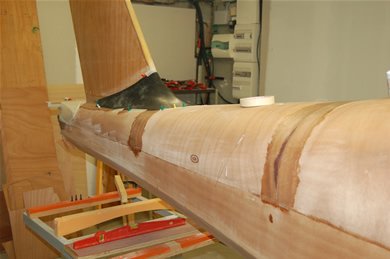

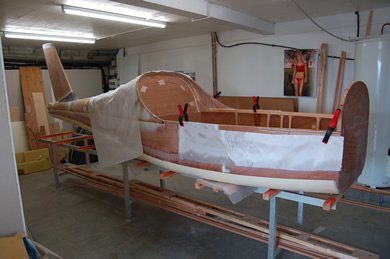

Marouflage en verre 106gr



Marouflage terminé

Collage de l'arceau tableau de bord

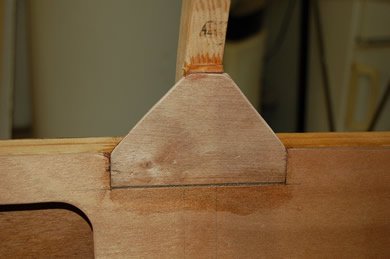

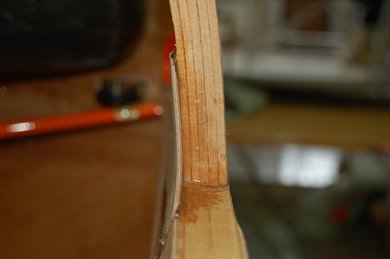

Gousset de l'arceau tableau

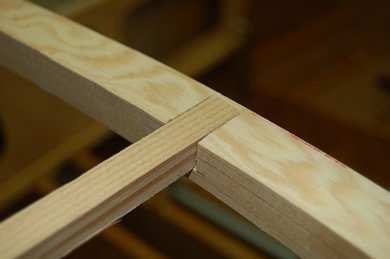

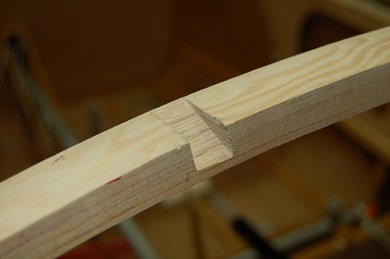

Encoche pour les baguettes du dessus

Baguette en place



Renfort du lamellé collé au niveau de la fixation haute du réservoir.

Découpe du gabarit en carton

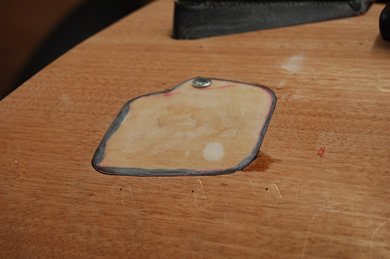

Traçage et découpe de la trappe de remplissage.

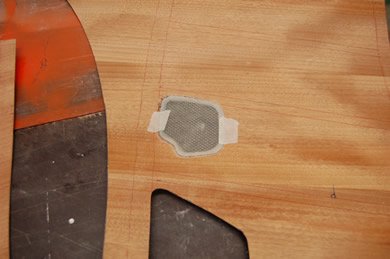

Collage d'une plaque de strat verre (300gr) sous le coffrage



Collage d'un demi coffrage

Le lendemain coffrage de l'autre moitié

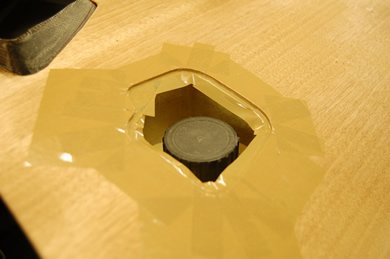

Découpe de la strat verre pour garder 5mm autour et masquage.

Moulage en place de la trappe balsa + verre + mêches carbone autour

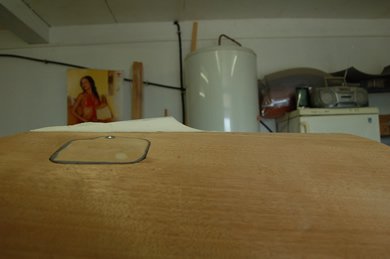

Trappe terminée, 10gr complète !

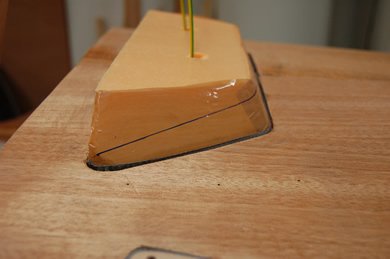

Réalisation d'une forme en styro





Strat de la forme en verre



Réalisation d'un gabarit pour le masticage microballon

Vue de profil

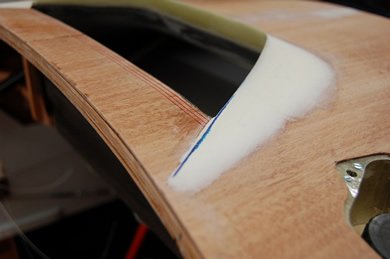

Masticage terminé

Vue de l'arrière

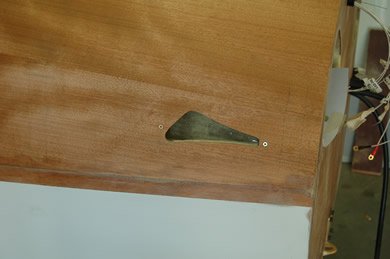

Collage de la prise naca d'aération cabine

Positionnement de la naca

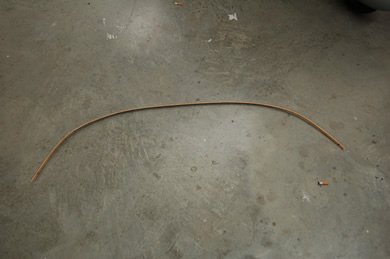

Latte du lamellé après mouillage et séchage en place.

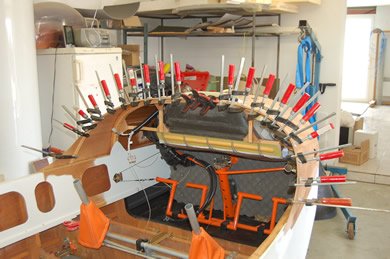

Réalisation du lamellé, 4 lattes collées une par une.

Rajout du bout de lamellé de côté



Fermeture de la bordure avec découpe pour support de tableau

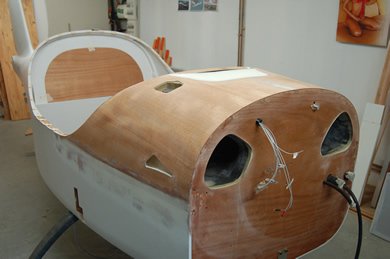

Le coffrage avant fini



Strat en verre 106gr

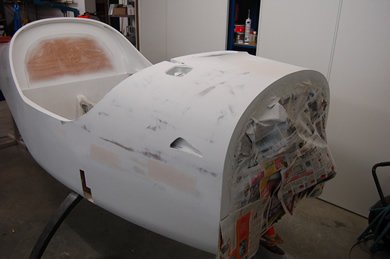

Mise en apprêt du dessus



Ca y est, c'est fini !!!!
