Train principal
Retour

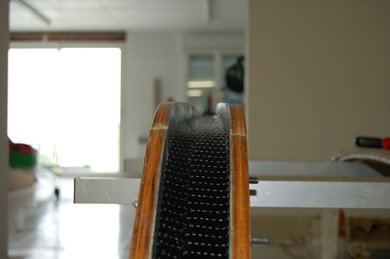

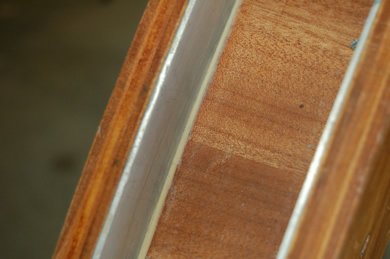

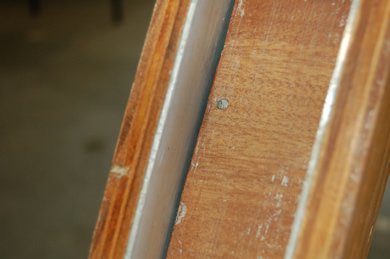

Le moule de train fermé, il reste un vide...



Mastiquage du vide avec de la plastiline (sorte de pâte à modeler)

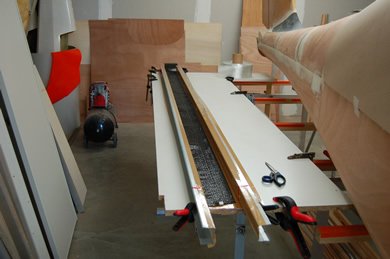

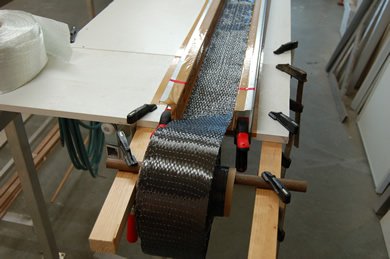

Chantier d'enduction des bandes.



Dérouleur improvisé !

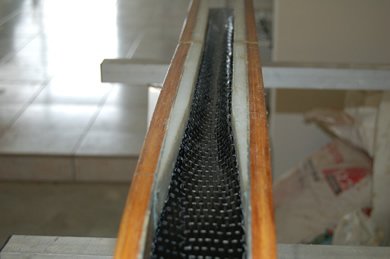

Remplissage du moule.



C'est pas évident de tasser le dessus...

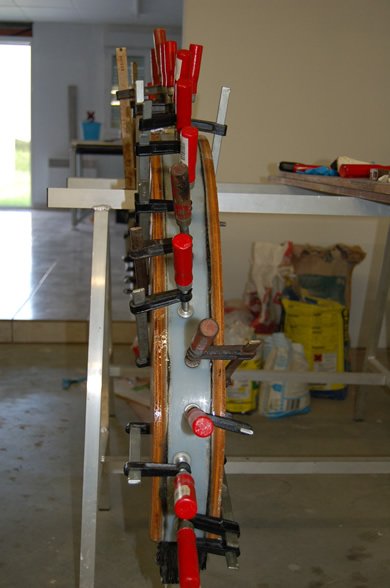

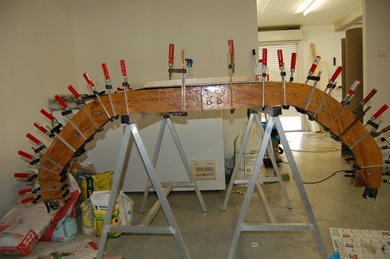

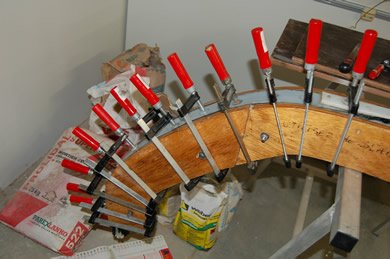

Une fois le moule rempli, mise sous presse pour sortir le surplus de résine.

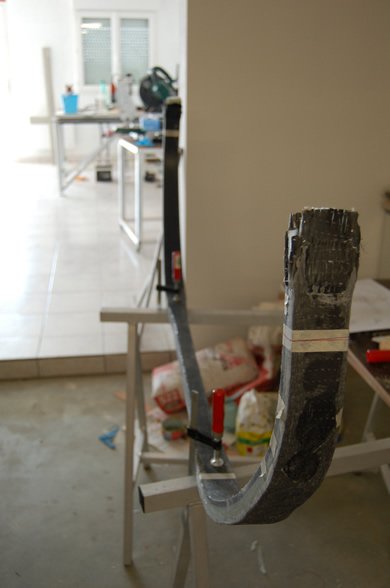

Traçage du bas du train, il est recoupé 4cm de plus que le moule.

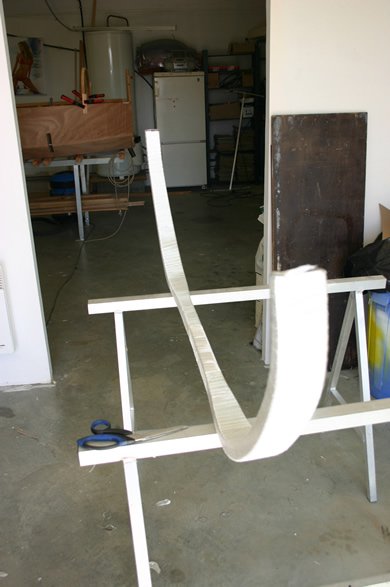

Frettage UD verre

Mise aux côtes et masticage

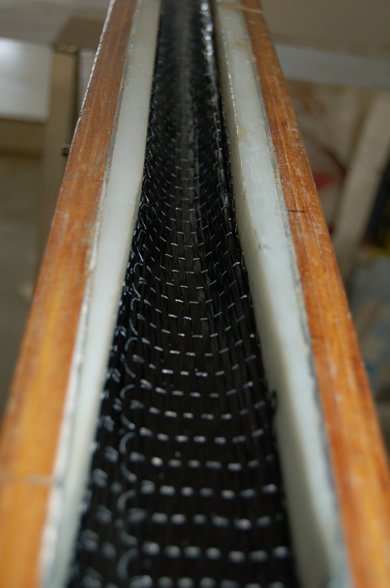

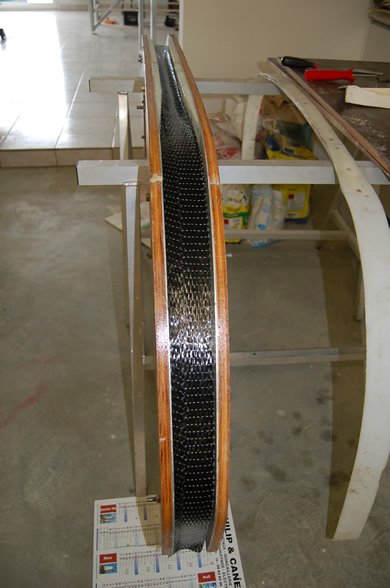

Mise en place de la chaussette carbone

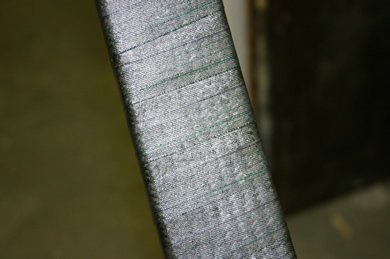

Strat et bandage serré avec une bande de peeltex

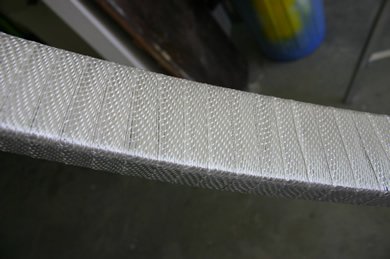

Détail du frettage verre

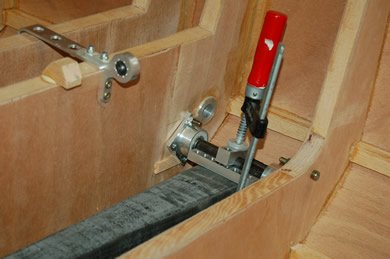

Mise en place de lame et des brides pour perçage silent blocs



L'outillage pour le perçage (la main, le meilleur outil de l'homme !!)

Perçage des trous pour les entretoises diamètre 10mm



Entretoise posée, elle va éviter au bois de s'écraser sour la contrainte.

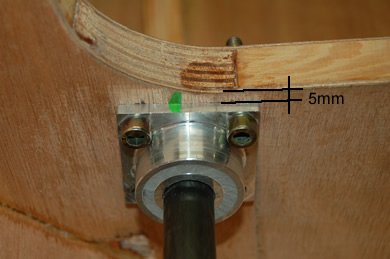

Silent bloc arrière (sur C4)

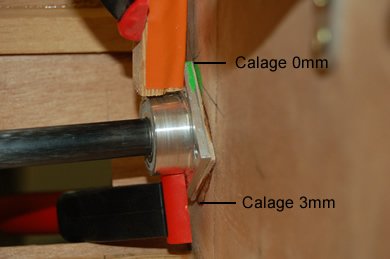

Mise en place d'une cale sur C3 pour rattraper l'inclinaison.

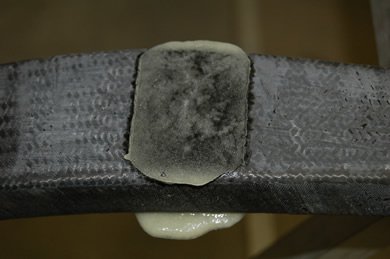

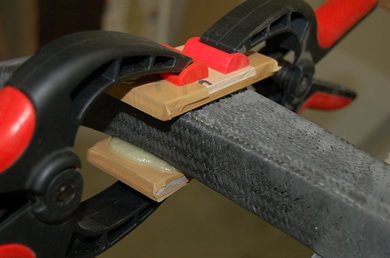

Pour parfaire la portée des machoires, un congé de résine + fibre.

Après démoulage.

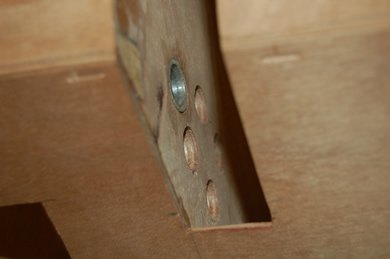

Alésages pour entretoises dans C3

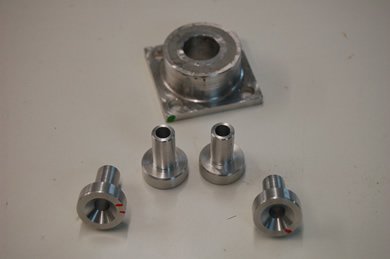

Les entretoises de C3.

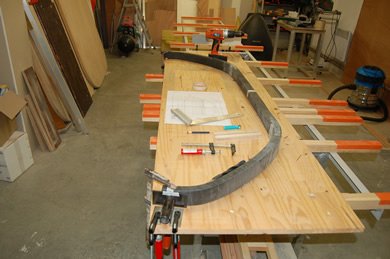

Chantier de perçage du train

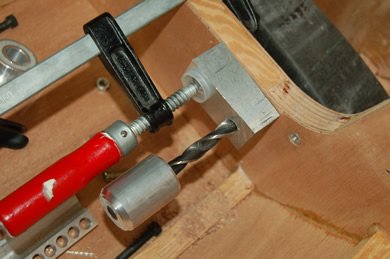

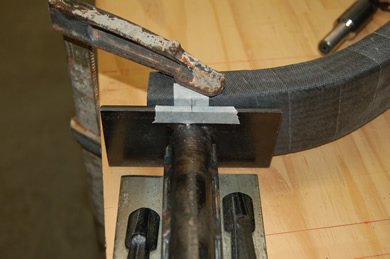

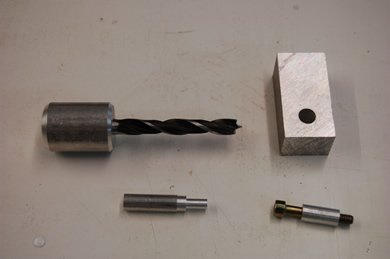

Détail de l'outil de guidage

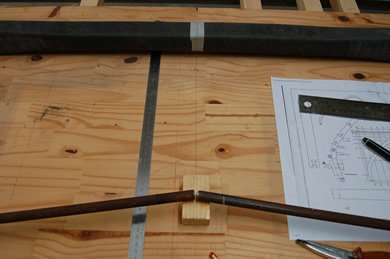

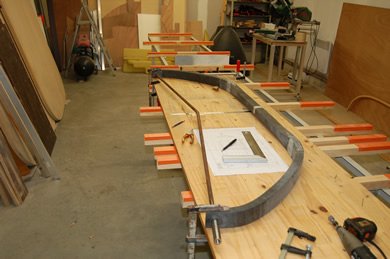

Alignement des fusées de roues.

Alignement vu au centre



Vue de la fusée
