Périphériques |
|
||

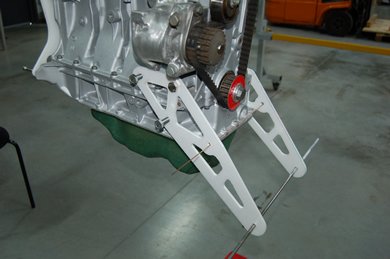

Maquettage des supports moteur en Dépron |

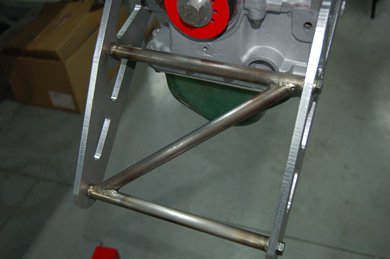

Supports Alu découpés, ajout d'un raidisseur en acier soudé. |
||

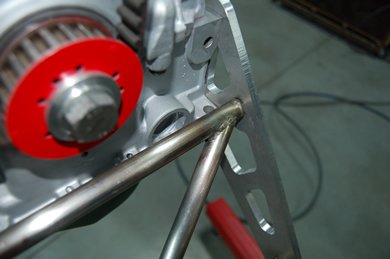

Détail de fixation du raidisseur. |

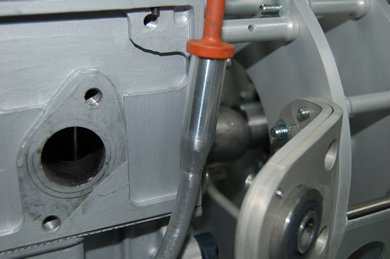

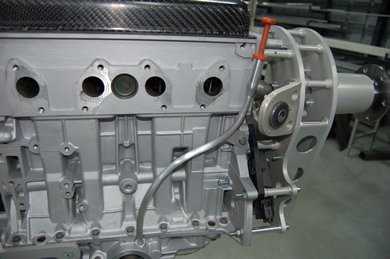

Réalisation d'un tube de jauge huile en alu. |
||
La partie haute est soudée. |

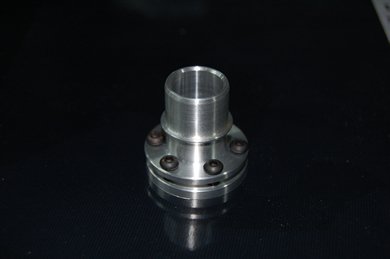

Sortie reniflard huile du cache culbuteurs. |
||

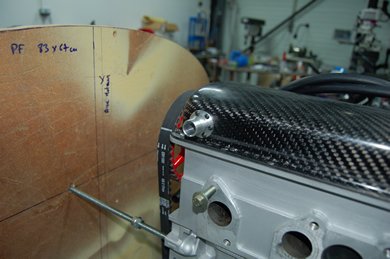

Sortie en place. |

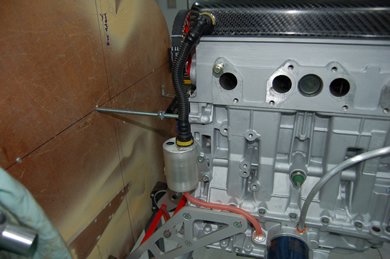

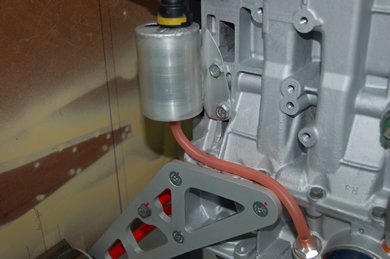

L'ensemble avec boite de récupération des vapeurs. |
||

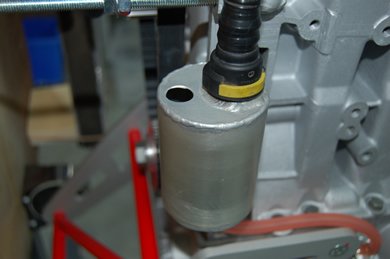

Détail de la boite. |

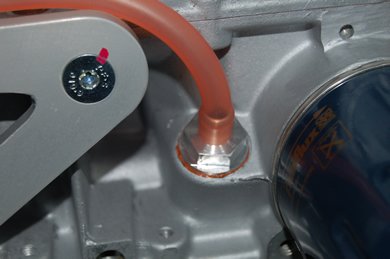

Un tuyau relie le bas de la boite au bas moteur. |
||
Détail de la pièce de récup huile. |

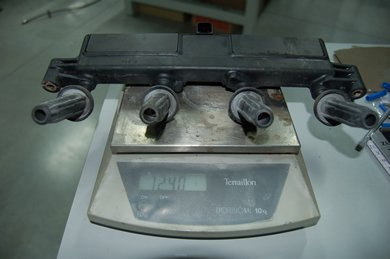

Les bobines jumo-statiques d'origine, 1240gr |
||

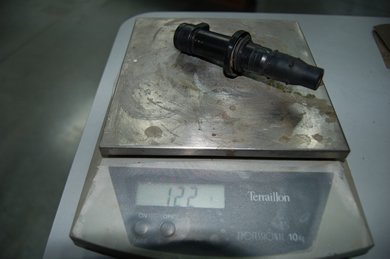

Elles sont remplacées par des bobines crayon de moto, 490gr ! |

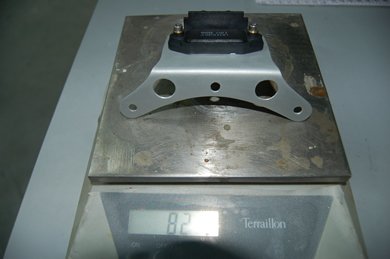

Le module de commande d'allumage et son support. |
||

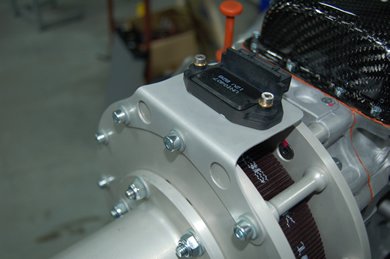

Module en place, son support lui sert de radiateur. |

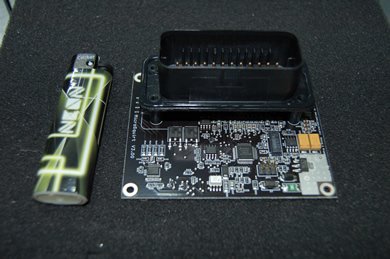

L'ECU Microsquirt. |
||
Réalisation full CMS, ultra compact. |

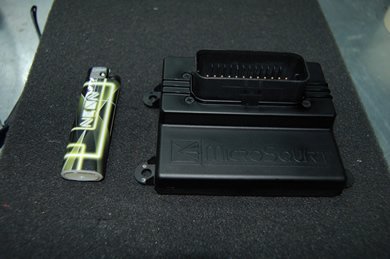

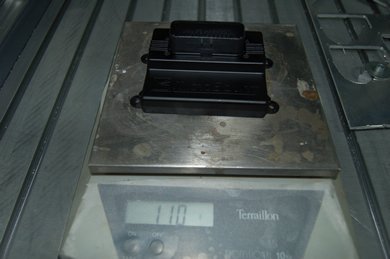

Et léger... |
